二工防爆接线箱的关键部位

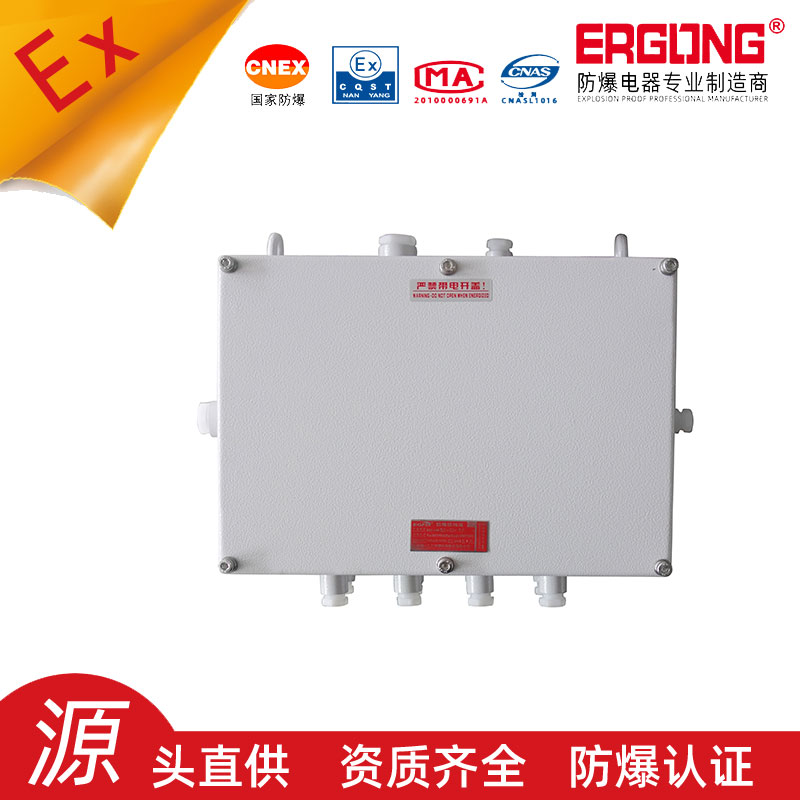

一、防爆外壳体

1.说明：

这是实现防爆功能的核心结构。通常使用高强度金属（如铸铝、不锈钢）或优质工程塑料制造。它不仅需要具备极高的机械强度，其盖与箱体的接合面更需经过精密加工，形成符合标准的“隔爆间隙”。

2.作用：

当箱内电气元件发生故障产生电火花并引起爆炸时，外壳能承受其爆炸压力而不破裂。同时，火焰穿过隔爆间隙时，会被充分冷却，从而无法点燃外部的危险气体。

3.举例：

一台用于化工厂的Ex d IIC T6级的不锈钢接线箱，其盖体与箱体间的法兰缝隙长度和表面光洁度都经过严格计算，确保即使内部氢气爆炸，传出的火焰也已安全熄灭。

二、密封系统

1.说明：

主要包括箱盖密封圈和电缆引入装置。

2.作用：

密封圈防止外部气体、粉尘和潮气侵入，维持箱内环境清洁与烦躁，并保证隔爆间隙的有效性。电缆引入装置则确保电缆入口处的气密性。

3.举例：

箱盖与箱体之间嵌有耐油、耐腐蚀、抗老化的硅橡胶密封圈。电缆入口处则配备多个金属格兰头，通过内部的橡胶密封圈和压紧螺母，将电缆牢牢固定并密封。

三、操作与显示部件

1.说明：

包括外部操作手柄、按钮、指示灯视窗等。

2.作用：

允许人员在不开箱的情况下进行操作和观察，同时保持防爆完整性。这些部件本身也是防爆结构。

3.举例：

箱体外部的防爆操作手柄通过一个内部连杆机构来控制箱内的断路器。透明的防爆玻璃视窗后安装有指示灯，让操作人员能安全地了解设备运行状态。

四、内部电气安装件

1.说明：

包括接线端子、导轨、元器件安装板等。

2.作用：

提供规整、可靠的内部布线环境，确保足够的电气间隙和爬电距离，防止内部短路。

3.举例：

箱内安装有高品质的陶瓷或电木接线端子，以及标准的DIN导轨，用于固定断路器、接触器等模块化元件，所有布线整齐有序，避免交叉和松动。

五、总结

 防爆接线箱并非一个简单的容器，而是一个由防爆外壳、密封系统、操作部件和内部结构协同工作的精密安全系统。其每一个关键部位都严格遵循防爆标准，共同构筑起一道坚固的安全屏障，确保在易燃易爆的恶劣环境中，电能的连接与分配能够安全、可靠地运进行。
